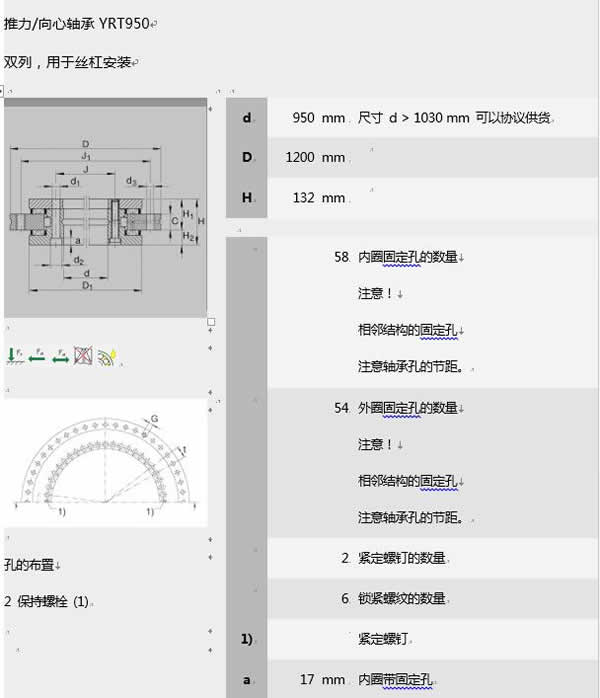

转台转盘轴承YRT950-C

 7tq东莞乐虎游戏机械有限公司

首先，转盘轴承在进行安装之前，大家要对于要安装转盘轴承的主机进行全面的检查，对于支撑件有一定的要求，一定要有足够的强度才可以，对于连接面也要要求是十分的平整不能有任何的杂质。7tq东莞乐虎游戏机械有限公司

其次，在安装转盘轴承时要正确区分紧环以及松环，这样在安装的时候才能够实现正确安装，在判断两者的时候，我们可以根据其内径的大小来判断。7tq东莞乐虎游戏机械有限公司

7tq东莞乐虎游戏机械有限公司

最后，在安装之前要分清楚哪些部件属于转盘轴承上的静止件，这样在安装的时候才不会出错，而且在事后的时候，我们也可以对该部件进行检查，如果有松动的迹象，一定要及时对其加固。在安装的时候一定要记住一个规律，一般转盘轴承的松环与静止件是相距最近的。7tq东莞乐虎游戏机械有限公司

7tq东莞乐虎游戏机械有限公司

7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

1.结构紧凑7tq东莞乐虎游戏机械有限公司

2.引导旋转方便7tq东莞乐虎游戏机械有限公司

3.安装简便和维护容易7tq东莞乐虎游戏机械有限公司

4.广泛用于起重运输机械、采掘机、建筑工程机械、港口机械、风力发电、医疗设备、雷达和导弹发射架等大型回转装置上。7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

转盘轴承根据不同的结构型式可以分为四点接触球转盘轴承、双排角接触推力球转盘轴承、交叉圆柱滚子轴承、交叉圆锥滚子轴承和三排圆柱滚子组合转盘轴承等不同的结构型式；上述各类轴承按其是否带齿及齿轮的分布部位又分为无齿式、外齿式或内齿式等不同结构。7tq东莞乐虎游戏机械有限公司

转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷的特殊结构的大型轴承。一般情况下，转盘轴承自身均带有安装孔、润滑油孔和密封装置，可以满足各种不同工况条件下工作的各类主机的不同需求；7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

另一方面，转盘本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点，被广泛用于起重运输机械、港口机械、采掘机械、建筑工程机械和导弹发射架等大型回转装置上。转盘轴承根据不同的特点可分别满足各种不同负荷条件下工作主机的需求。7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

其中，四点接触球转盘轴承具有较高的动负荷能力，交叉圆柱滚子转盘轴承具有较高的静负荷能力，交叉圆锥滚子转盘轴承其预过盈能使轴承具有较大的支撑刚性和较高的回转精度，三排圆柱滚子组合转盘轴承由于把承载能力的提高引向轴承的高度方向，各种载荷又分别由不同滚道和滚子组承受，所以在同等受力条件下，因而具有使主机更为紧凑的特点，是一种高承载能力的转盘轴承。7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

转盘轴承的游隙：转盘轴承的游隙主要用于补偿转盘轴承支承零件与有关主机装配部位的制造误差和安装误差以保证轴承的正常使用。根据转盘轴承的结构型式/公差等级以及滚动体组的节圆直径。7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

1、就转盘轴承的安装支座来说，必须有足够的刚性，安装面要平整。装配转盘轴承之前，应该对其支座进行去应力处理，从而减少转盘轴承支座的变形。当然，在装配时也要保证支座和转盘轴承的接触面必须清理干净。7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

2、转盘轴承必须水平起吊存放，切勿垂直起吊或存放，以免变形或者掉落损坏。7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

3、转盘轴承在螺栓完全拧紧以前，应进行齿轮的啮合检查，其啮合状况应符合齿轮精度的要求：即齿轮副在轻微的制动下运转后齿面上分布的接触斑点在轮齿高度方向上不小于25%，在轮齿长度方向上不小于30%。7tq东莞乐虎游戏机械有限公司

 7tq东莞乐虎游戏机械有限公司

4、转盘轴承经常清理齿面，并重新涂上润滑脂。7tq东莞乐虎游戏机械有限公司
