精密主轴轴承类型与轴承标识的含义[图文]

更新日期:2016-10-14 10:54:36   信息来源:   阅读次数:

东莞乐虎游戏机械有限公司专注于轴承领域多年,是全球生产品牌轴承的舍弗勒集团在东莞的实力ina轴承经销商。公司主要营销FAG/INA品牌轴承,并拥有一套成熟而完整的销售和售后的技术服务,逐步至今在机械轴承行业拥有丰富的技术经验,并致力打造成专业化的高端轴承公司,下面乐虎游戏轴承专家分享的是精密主轴轴承的类型和轴承标识的介绍。4Mj东莞乐虎游戏机械有限公司

 4Mj东莞乐虎游戏机械有限公司

主轴轴承是机械设备领域中重要的组成部分,而主轴主要是由4点组成,主轴轴承、准停装置,自动加紧装置,清除装置所组成。主轴的类型很多,不同的类型就会产生不同的型号,那么如何通过型号来识别他们的用途及轴承名称。4Mj东莞乐虎游戏机械有限公司

 4Mj东莞乐虎游戏机械有限公司

4Mj东莞乐虎游戏机械有限公司

INA轴承类型及型号的意义:4Mj东莞乐虎游戏机械有限公司

角接触:C=15°,E=25°4Mj东莞乐虎游戏机械有限公司

保持架:T4Mj东莞乐虎游戏机械有限公司

精度:P4S4Mj东莞乐虎游戏机械有限公司

万能配对:U4Mj东莞乐虎游戏机械有限公司

预载:L,M,H4Mj东莞乐虎游戏机械有限公司

4Mj东莞乐虎游戏机械有限公司

 精密主轴轴承的类型及轴承功能图片4Mj东莞乐虎游戏机械有限公司

▲上图是高速精密主轴轴承的类型细节图,每段不同的数字或字母代表着不同的功能。4Mj东莞乐虎游戏机械有限公司

 4Mj东莞乐虎游戏机械有限公司

精密主轴轴承上的字义标识4Mj东莞乐虎游戏机械有限公司

 4Mj东莞乐虎游戏机械有限公司

一般来说,不同的主轴都有自己的标识,机床主轴轴承同样也有统一的标识系统。轴承除了型号之外,还包含着轴承的参数信息,比如:轴承的宽度,内径与外径的公差,接触角方向等参数都会标志在轴承的外圈上,一般只要打开轴承外包装后,就能到看这些信息。4Mj东莞乐虎游戏机械有限公司

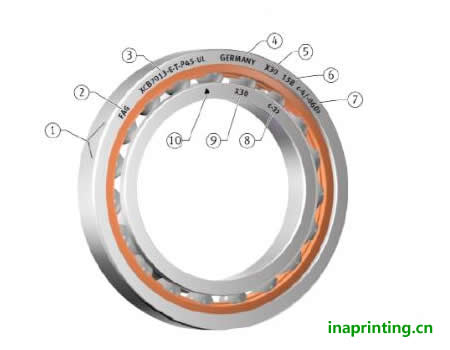

 精密主轴轴承标识的含义图片4Mj东莞乐虎游戏机械有限公司

 4Mj东莞乐虎游戏机械有限公司

▲上图,开式主轴上标识着一些数字和字母,那这些数字及字母距尽有哪些含义呢,接下来小编慢慢为您解答:4Mj东莞乐虎游戏机械有限公司

位置1:接触角的符号;4Mj东莞乐虎游戏机械有限公司

位置2:商标;4Mj东莞乐虎游戏机械有限公司

位置3:产品型号4Mj东莞乐虎游戏机械有限公司

位置4:制造国家4Mj东莞乐虎游戏机械有限公司

位置5:外圈的特殊材料4Mj东莞乐虎游戏机械有限公司

位置6:内部标识4Mj东莞乐虎游戏机械有限公司

位置7:外径、轴承宽度的实际偏差值4Mj东莞乐虎游戏机械有限公司

位置8:内径的实际偏差值4Mj东莞乐虎游戏机械有限公司

位置9:内圈的特殊材料4Mj东莞乐虎游戏机械有限公司

位置10:内圈最大壁厚处标识4Mj东莞乐虎游戏机械有限公司

 4Mj东莞乐虎游戏机械有限公司

主轴的内容今天就打到这里,如果您对主轴轴承,FAG/ina滑块,精密锁紧螺母等轴承感兴趣或者有技术疑问需要咨询的话,您可以通过乐虎游戏轴承官网右侧选择您希望通过怎么样的联系方式即可,我们全程为您提供技术服务,采购顾问服务。4Mj东莞乐虎游戏机械有限公司
